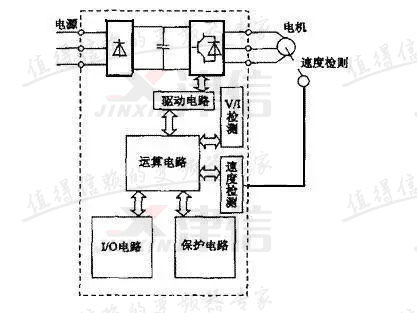

變頻器維修過程中，控制電路損壞是一種常見故障類型。因此，需要了解變頻器的控制電路程原理。變頻器的控制電路由以下部分組成：放大運算電路控制信號的驅動電路， 電動機速度檢測電路、 頻率和電壓運算電路、主電路電壓電流檢測電路、以及逆變器和電動機保護電路。其原理圖如下：
上圖中，只包括虛線內部分，無速度檢測電路的控制電路程為開環控制。在控制電路中增加了速度檢測電路，就可以實現異步電動機閉環控制。
1、運算電路
運算電路程的作用是將外部的速度、轉矩等指令同檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。
2、電壓電流檢測電路
電壓電流檢測電路的作用是檢測電壓、電流，判斷是否存在過壓，欠壓，或者過流等問題。
3、驅動電路
驅動主電路器件的電路，用于控制主電路器件導通和關斷。
4、IO輸入輸出電路
控制變頻器輸入信號如：頻率給定、多段速度運行，輸出信號如：電流、頻率、保護動作驅動等
5、速度檢測電路
以裝在異步電動軸機上的速度檢測器 (TG、PLG等)的信號為速度信號，送入運算回路，根據指令和運算可使電動機按指令速度運轉。
6、保護電路
檢測主電路的電壓、電流等，當發生過載或過電壓等異常時，為了防止逆變器和異步電動機損壞，使逆變器停止工作或抑制電壓、電流值。保護電路可分為逆變器保護和異步電動機保護和其他保護三種，保護功能如下：
（1）逆變器保護
①瞬時過電流保護，用于逆變電流負載側短路等，流過逆變電器回件的電流達到異常值（超過容許值）時，瞬時停止逆變器運轉，切斷電流，變流器的輸出電流達到異常值，也得同樣停止逆變器運轉。
②過載保護，逆變器輸出電流超過額定值，且持續流通超過規定時間，為防止逆變器器件、電線等損壞，要停止運轉，恰當?shù)谋Ｗo(hù)需要反時限特性，采用熱繼電器或電子熱保護，過載是由于負載的GD2（慣性）過大或因負載過大使電動機堵轉而產生。
③再生過電壓保護，應用逆變器使電動機快速減速時，由于再生功率使直流電路電壓升高，有時超過容許值，可以采取停止逆變器運轉或停止快速的方法，防止過電壓。
④瞬時停電保護，對于毫秒級內的瞬時斷電，控制電路工作正常。但瞬時停電如果達數10ms以上時，通常不僅控制電路誤動作，主電路也不供電，所以檢測出后使逆變器停止運轉。
⑤接地過電流保護，逆變器負載接地時，為了保護逆變器，要有接地過電流保護功能。但為了保證人身安全，需要裝設漏電保護斷路器。
⑥冷卻風機異常，有冷卻風機的裝置，當風機異常時裝置內溫度將上升，因此采用風機熱繼電器或器件散熱片溫度傳感器，檢測出異常后停止逆變電器工作。
（2）異步電動機的保護
①過載保護，過載檢測裝置與逆變器保護共用，但考慮低速運轉的過熱時，在異步電動機內埋入溫度檢出器，或者利用裝在逆變器內的電子熱保護來檢出過熱。動作過頻時，應考慮減輕電動機負荷，增加電動機及逆變器的容量等。
②超速保護，逆變器的輸出頻率或者異步電動機的速度超過規定值時，停止逆變器運轉
（3）其他保護
①防止失速過電流，加速時，如果異步電動機跟蹤遲緩，則過電流保護電路動作，運轉就不能繼續進行（失速）。所以，在負載電流減小之前要進行控制，抑制頻率上升或使頻率下降。對于恒速運轉中的過電流，有時也進行同樣的控制。
②防止失速再生過電壓，減速時產生的再生能量使主電路直流電壓上升，為防止再生過電壓電路保護動作，在直流電壓下降之前要進行控制，抑制頻率下降，防止不能運轉（失速）。
