LG SV 系列變頻器開關電源維修案例

一臺LG SV185IS5-4N0 的變頻器。接修時發現IGBT 燒毀，CPU 板也發生損壞，在修理后試機時，再次燒毀CPU 板，判斷為電源電壓過高。

檢查電源電壓，發現電壓為24V，最高達56V ，其余各組也相應增高且電壓波動較大。初步判斷為次極取樣有問題。但查看電路上貼片ZD13 上僅標注“4”。經過檢查它的外圍電路后，推測應為“431”系列的精密可調穩壓IC 而非原電路簡潔的“4”及“ZD13”（國內多把TL431 等標注為“IC”的習慣確實是難以推斷，而這也可能是以前沒有修復的重要原因）。

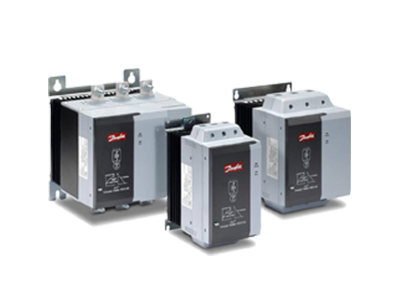

電機短路造成的丹佛斯軟啟動器故障原因分析和應對措施

作者上海津信值得信賴的變頻器維修專家在變頻器維修案例大全

客戶向上海津信反映軟啟動器和電機在運行過程當中發生故障，故障發生時的詳細情況如下：

正常運行過程中空氣開關跳閘，設備停車；
客戶重新推上空氣開關，等待25分鐘后再次啟動，此時空開又一次跳閘。這次客戶對設備進行詳細檢查，發現電機短路損壞，于是更換電動機；
再次合上空氣開關，這次還沒啟動的時候已經聽到電動機有異常響聲，立即斷電檢查，發現軟啟動器可控硅擊穿；
